Kombimesswandlerschrank Hager mit PV-NA-Schutz, 250A - gebraucht

Hager Kombimesswandlerschrank mit PV-NA-Schutz, 250A – ein hochwertig aufgebauter, gebrauchter Schaltschrank aus einer professionellen PV-Verteilungsanlage. Der Kombimesswandlerschrank ist für eine PV-Einspeisung bis 88 kVA bzw. 100 kWp ausgelegt und mit umfangreicher Elektrotechnik namhafter Hersteller wie ABB, Phoenix Contact und Wöhner bestückt. Damit eignet er sich ideal als Ersatz-, Erweiterungs- oder Nachrüstlösung für PV-Großanlagen, für Anlagenbauer, Elektrobetriebe und Betreiber, die eine bereits durchdachte, komplett aufgebaute Mess- und Schutzverteilung suchen – anstelle eines leeren Schaltschranks oder einer aufwendigen Einzelbeschaffung aller Komponenten.

Kernstück ist der Netz- und Anlagenschutz (NA-Schutz) nach VDE-AR-N 4105 mit ABB-Überwachungsrelais (Typ CM-UFD.M31) sowie ein ABB-Leistungsschalter für die PV-Einspeisung, werkseitig auf 140 A eingestellt (Einstellbereich laut Plan bis 250 A). Ergänzt wird die Ausstattung durch einen Phoenix Contact Blitzstrom- und Überspannungsableiter Typ 1+2 (FLT-SEC-T1+T2-35-350/25-FM), ein 24-V-DC-Schaltnetzteil von ABB, Schalt- und Koppelrelais für die NA-Schutz-Steuerung sowie hochwertige Phoenix Contact Prüf- und Reihenklemmentechnik. Für die Messung stehen eine Kombimesswandlereinrichtung für Bezugs- und PV-Messung sowie ein 4-Quadranten-Messkonzept zur Verfügung.

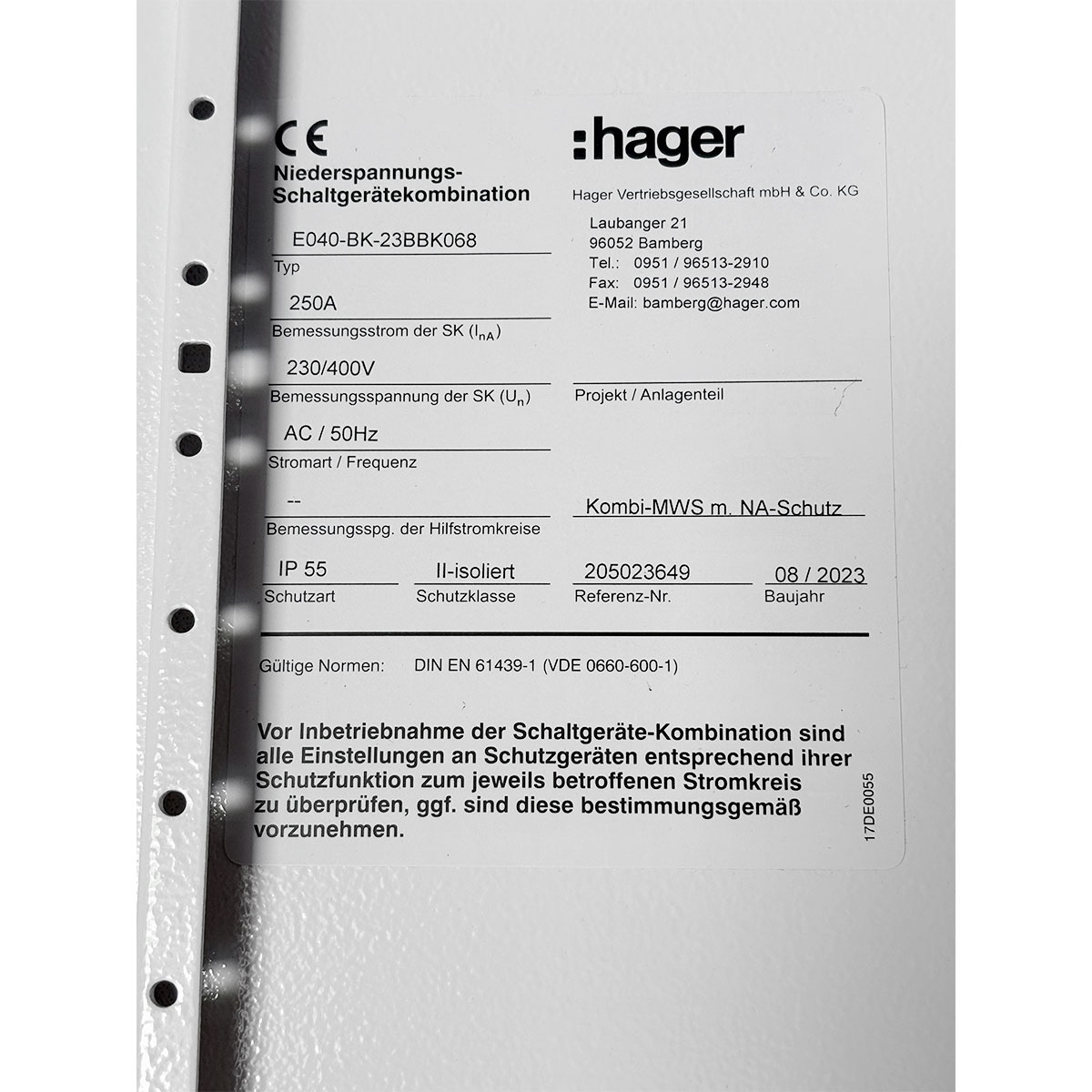

Technische Eckdaten (laut Typenschild Hager):

• Typ: E040-BK-23BBK068
• Breite x Tiefe x Höhe: 1.300 x 400 x 2.050 mm
• Bemessungsstrom der Schaltgerätekombination (SK): 250 A
• Bemessungsspannung: 230/400 V, AC / 50 Hz
• Schutzart: IP55, Schutzklasse II (isoliert)
• Norm: DIN EN 61439-1 (VDE 0660-600-1)
• Referenz-Nr.: 205023649, Baujahr: 08/2023
• Bezeichnung: Kombi-MWS mit NA-Schutz

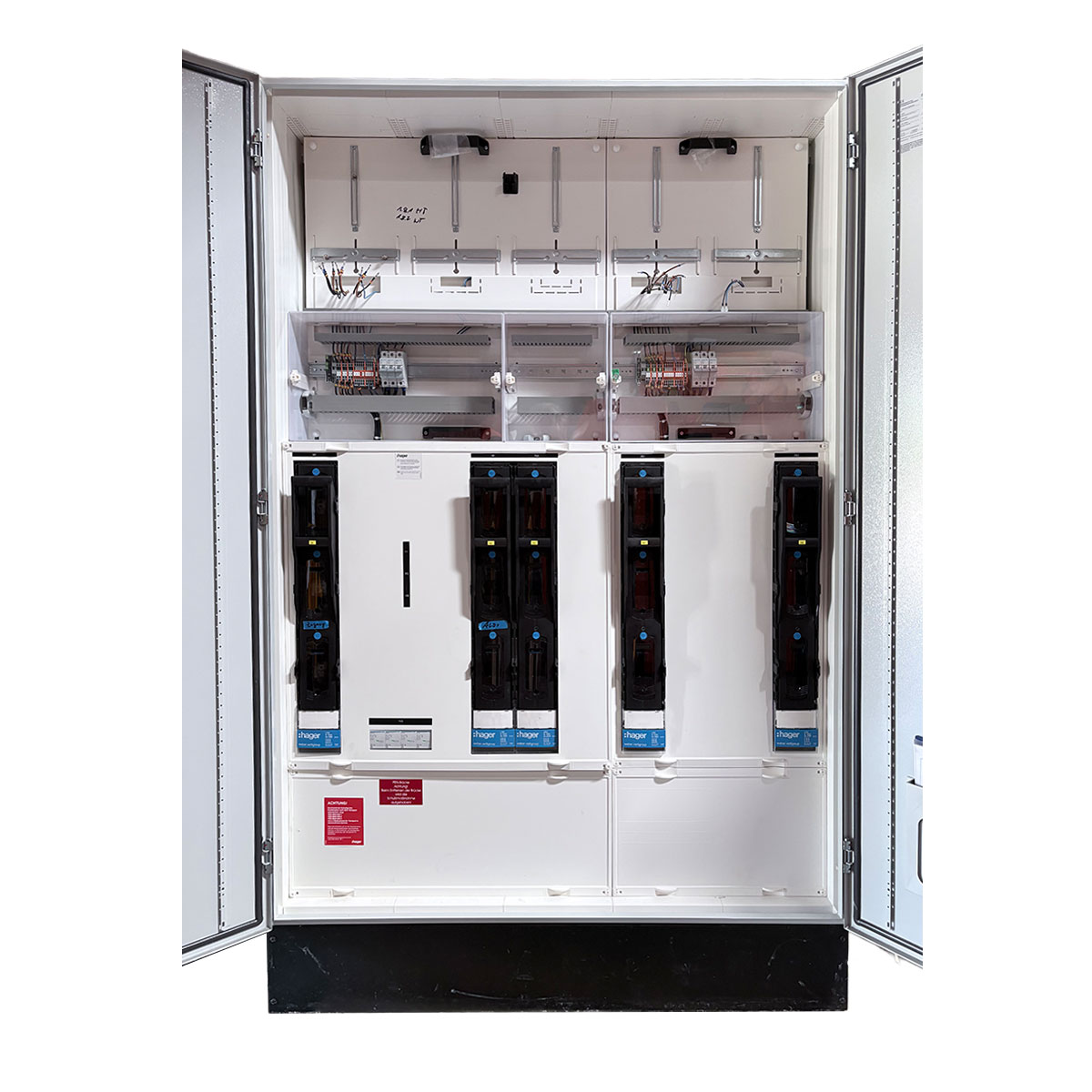

Weitere wertgebende Ausstattungsmerkmale:

• Stahlblechgehäuse in RAL 7035, IP55, Schutzklasse II
• Abmessungen ca. H 2.000 × B 1.608 × T 350 mm
• Massive Kupfer-Sammelschienen 30 × 10 mm
• Wöhner D01 3-polige Sicherungskomponenten
• Separate Monitoring-/Hilfsstromversorgung mit Sicherungsautomaten
• Vollständige interne Verdrahtung, PE-/N-Schienen und Anschlussklemmen
• Vollständige technische Planunterlagen (Schalt-, Verteiler- und Klemmenplan) vorhanden
• Felderaufteilung für EVU-Bezugsmessung, PV-Messung sowie PV-Abgang/NA-Schutz

Ideal für: PV-Großanlagen, Ersatz- oder Erweiterungsprojekte, Anlagenbauer, Elektrobetriebe und Betreiber, die eine gebrauchte, aber professionell aufgebaute Mess- und Schutzverteilung mit erheblichem Mehrwert gegenüber Neuware oder Einzelbeschaffung suchen.

Zustand / Verkaufshinweis: Verkauf wie besichtigt bzw. wie vorhanden ("as is"). Zustand, Funktionsfähigkeit, Vollständigkeit und Eignung für den vorgesehenen neuen Einsatz sind vor Übernahme durch den Käufer eigenverantwortlich zu prüfen.

Häufige Fragen (FAQ):

Für welche PV-Leistung ist der Schrank ausgelegt? Der Kombimesswandlerschrank ist für eine PV-Einspeisung bis 88 kVA bzw. 100 kWp ausgelegt.

Welche Markenkomponenten sind verbaut? Verbaut sind unter anderem Komponenten von ABB (Netz- und Anlagenschutzrelais, Leistungsschalter, Schaltnetzteil), Phoenix Contact (Überspannungsableiter, Reihen- und Prüfklemmen) sowie Wöhner (3-polige Sicherungskomponenten).

Ist eine Dokumentation vorhanden? Ja, vollständige technische Planunterlagen mit Schalt-, Verteiler- und Klemmenplan liegen bei.

In welchem Zustand wird der Schrank verkauft? Der Schrank wird gebraucht und wie besichtigt ("as is") verkauft; Funktionsfähigkeit und Eignung sind vor Übernahme zu prüfen.
